BTS Iliad
Hardware

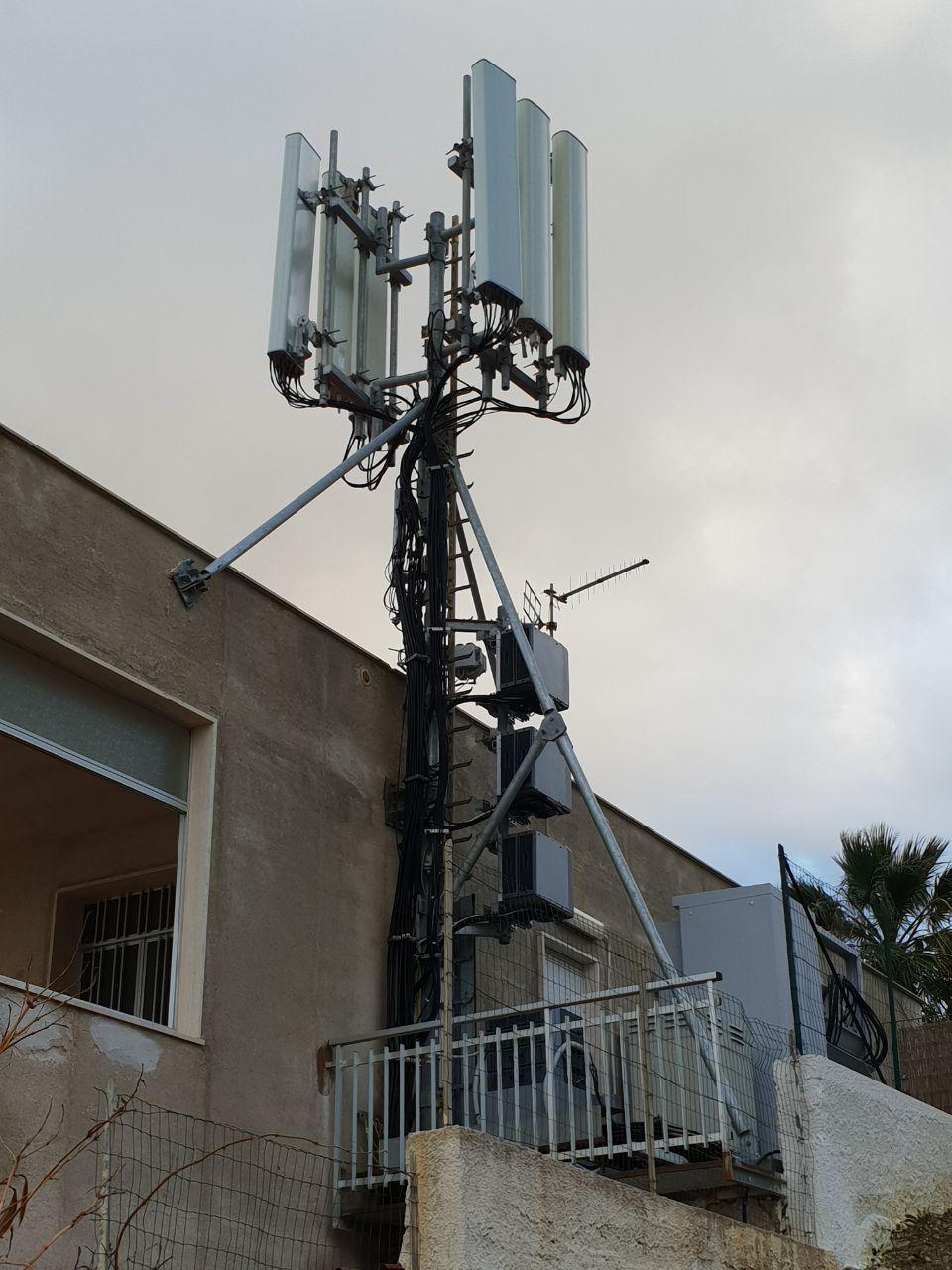

Iliad usa Nokia come vendor hardware per le proprie SRB. La configurazione standard adoperata è replicata su tutti i siti realizzati sino ad ora (sia singoli che in sharing con Wind3 o al posto di Wind3 sui siti residuali dall’unificazione delle due reti).
Vengono adoperati:
- Pannelli eptaband Huawei (sia in formato grande da 2 m che mini da 1.3 m), Commscope eptaband ed Amphenol (approfondimento sull’articolo “Radianti ed etichette”)
- BBU Nokia Airscale di dimensioni ridotte inserita in un cabinet grigio posizionato alla base del sito. Sopra esso sono impilati 3 moduli grigi: 2 contengolo le batterie tampone FPBC LiFePO4 (di durata empiricamente accertata come molto limitata), l’altro è un “raddrizzatore”
- Le M-RRU sono presenti in 2 differenti tipi di configurazione e, in ogni caso, posizionate o in quota o dietro ai radianti nella stragrande maggioranza dei casi. In particolare:
- 7 moduli Flexi (identificabili dalla copertura grigia) per tutto il sito, ognuno dei quali serve per 3 settori in MiMo 2x2. Nello specifico:
- 1 per 2100 4G in MiMo 2x2
- 1 per 900 3G in configurazione 2x1
- 2 per 1800 4G in MiMo 4x4
- 2 per 2600 4G in MiMo 4x4
- 1 modulo vuoto precablato per predisposizione dei 700 5G
- 3 moduli Airscale (bianchi senza copertura) per ciascun settore caratterizzati come segue:
In ordine da destra verso sinistra:- 1 per 700 5G in MiMo 2x2 + 900 3G in configurazione 2x1 con porte separate (4 totali) (la più grande)
- 1 per 1800 4G in MiMo 4x4 + 2100 4G in MiMo 4x4 con porte combinate (4 totali) (la media)
- 1 per 2600 4G in MiMo 4x4 (la più piccola)
- 7 moduli Flexi (identificabili dalla copertura grigia) per tutto il sito, ognuno dei quali serve per 3 settori in MiMo 2x2. Nello specifico:
eNB & CID
Gli eNodeB configurati da iliad sulle proprie bts sono accomunati dall’avere tutti 7 cifre e dall’uso del numero 1 come cifra iniziale, ad esempio: 1xxxxxx. Successivamente al numero 1 figurano 6 cifre che sono il codice progressivo del progetto.
Per quanto concerne i CID, viene adoperato il seguente schema:
- B1 = 21, 22, 23, 24
- B3 = 81, 82, 83, 84
- B7 = 61, 62, 63, 64
Info Tecniche Apparati adoperati
- BBU, Schede e RRH
- ASIA + 2 ABIA + flexi
- ASIA + 3 ABIA + Airscale
- RRH
- Iliad flexi:
- 2 x FRHC B7 6t6r 6x40W
- 2 x FXED B3 6t6r 6x40W
- 1 x FRGU B1 6t6r 6x60W
- 1 x FXDB B8 3t6r 3x80W
- Iliad airscale:
- 3 x AHPMDA B28 + B20 + B8 2t2r 240W (W totali per le 4 porte)
- 3 x AHEGB B3 + B1 4t4r 4x40W + 4x40W
- 3 x AHHB B7 4t4r 4x40W
- Iliad flexi:
